Protecció de petroli, gas natural i jaciments de petroli

La protecció catòdica és una tecnologia que prevé la corrosió dels metalls mitjançant principis electroquímics i s'utilitza àmpliament en instal·lacions metàl·liques com canonades, dipòsits d'emmagatzematge i trastorns de la indústria del petroli i el gas. El principi bàsic és: mitjançant un corrent extern o un ànode de sacrifici, l'estructura metàl·lica protegida es converteix en el càtode de la cèl·lula electroquímica, suprimint la reacció d'oxidació (corrosió) a la superfície metàl·lica, allargant així la vida útil de l'equip.

La protecció catòdica que s'utilitza habitualment en camps de petroli, gas natural i petroli es divideix en dos tipus: protecció catòdica d'ànode de sacrifici i protecció catòdica de corrent impressió.

Protecció catòdica d'ànode sacrificial:

• Principi: Un metall amb un potencial més negatiu (com ara els aliatges de zinc, alumini i magnesi) s'utilitza com a ànode i es connecta al metall a protegir. A través de la seva pròpia corrosió, proporciona un corrent de protecció per a l'estructura metàl·lica.
• Característiques:

1. No requereix una font d'alimentació externa i és adequat per a zones-remotes o lliures d'alimentació (com ara canonades d'un sol-pou i dipòsits d'emmagatzematge petits).
2. És fàcil d'instal·lar i té uns costos de manteniment baixos, però l'ànode s'ha de substituir regularment després del consum.

Protecció catòdica actual impressionada:

• Principi:Mitjançant una font d'alimentació externa, com ara un transformador rectificador, s'aplica un corrent catòdic al metall protegit per contrarestar el corrent de corrosió. El sistema inclou ànodes auxiliars (com ara ferro colat d'alt-silici, grafit), elèctrodes de referència (per controlar el potencial) i equips d'alimentació.
• Característiques:

1. Té un ampli rang de protecció i una sortida de corrent ajustable, la qual cosa el fa adequat per a escenaris complexos com ara canonades de llarga-distància i grans grups de tancs.
2. Es requereix una font d'alimentació estable (ja sigui electricitat de xarxa o energia solar). La inversió inicial és relativament alta, però el cost-a llarg termini és controlable.

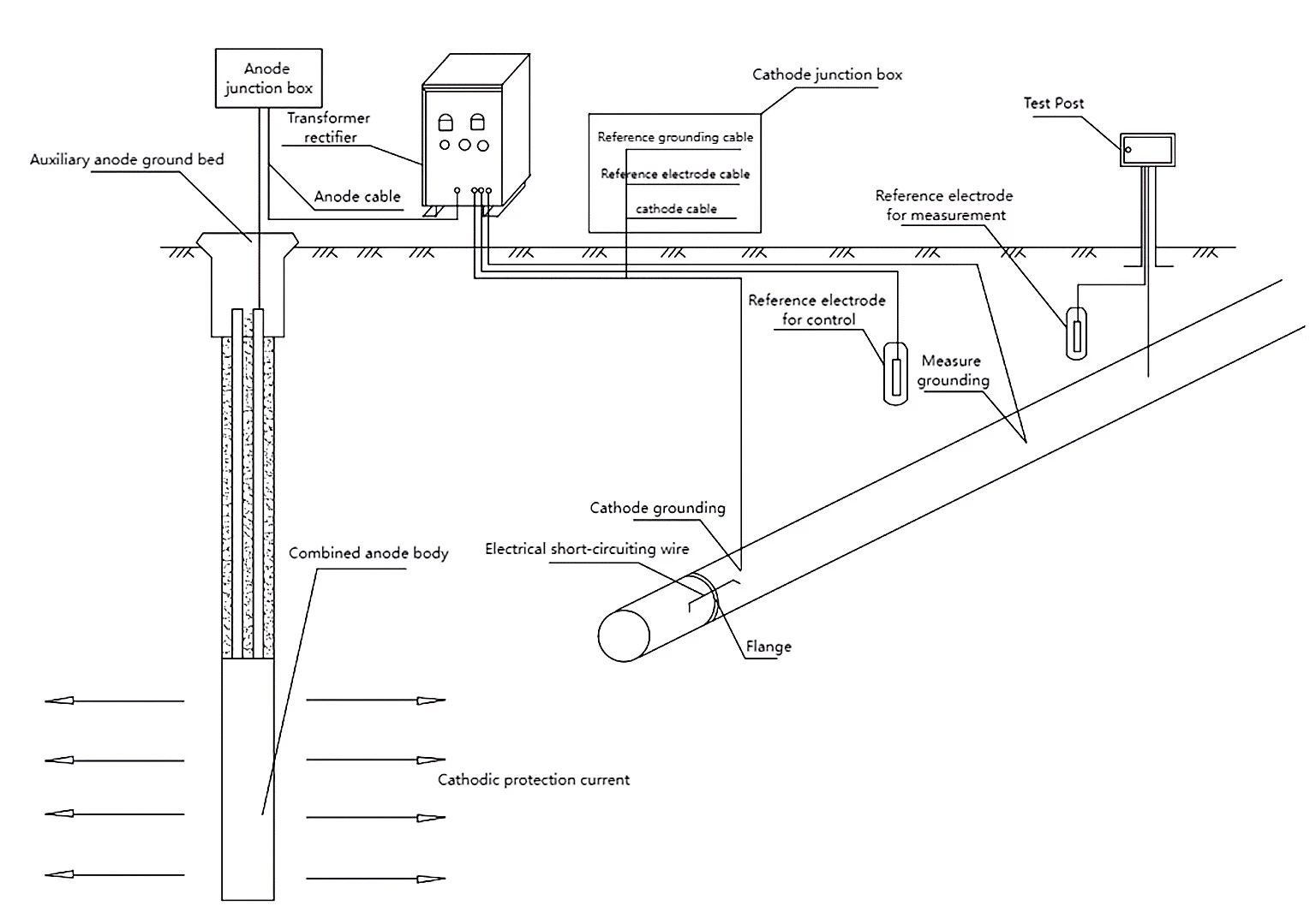

• Composició:

1. Rectificador de transformador

El rectificador del transformador controla amb precisió el corrent i la tensió de sortida per proporcionar un corrent de polarització catòdica estable per al metall protegit, mantenint el seu potencial dins d'un rang segur i resistent a la corrosió-.

2. Llit de terra ànode:

La funció de l'ànode auxiliar és transferir la sortida de corrent continu per la font d'alimentació de corrent continu del medi a l'estructura metàl·lica protegida.

3. Elèctrode de referència:

• Elèctrode de referència per a la mesura: Monitoritza el potencial de l'estructura protegida.
• Elèctrode de referència de control: proporciona senyals de control per al rectificador del transformador controlat automàticament per ajustar el corrent de sortida, assegurant que l'estructura protegida estigui sempre en un bon estat de protecció.

4. Sistema de seguiment:

Transmissió-en temps real de dades potencials i actuals per advertir de riscos anormals de corrosió.
